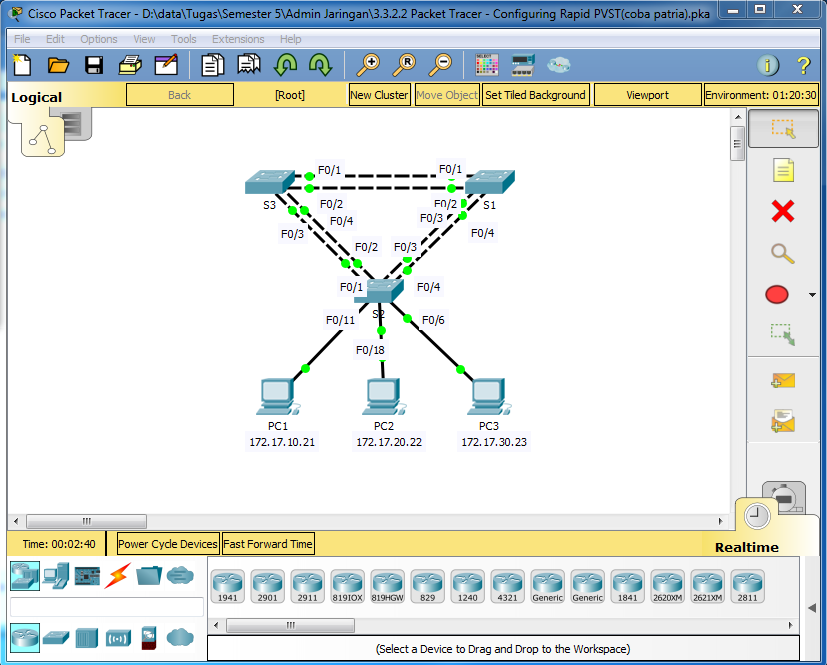

Topologi

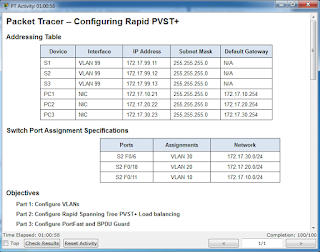

Command :
Melakukan konfigurasi untuk mode access dan mengaktifkan no shutdown pada switch 2
patria(2)(config)# interface range f0/6,f0/11,f0/18
patria(2)(config-if-range)# switchport mode access
parria(2)(config-fi-range)# no shutdown
Membuat VLAN
Membuat VLAN 10,20,30,40,50,60,70,80,99 pada masing-masing switch
patria(1)(config)# vlan 10
patria(1)(config-vlan)# vlan 20
patria(1)(config-vlan)# vlan 30
patria(1)(config-vlan)# vlan 40
patria(1)(config-vlan)# vlan 50
patria(1)(config-vlan)# vlan 60
patria(1)(config-vlan)# vlan 70
patria(1)(config-vlan)# vlan 80
patria(1)(config-vlan)# vlan 99
patria(2)(config)# vlan 10
patria(2)(config-vlan)# vlan 20
patria(2)(config-vlan)# vlan 30
patria(2)(config-vlan)# vlan 40
patria(2)(config-vlan)# vlan 50
patria(2)(config-vlan)# vlan 60
patria(2)(config-vlan)# vlan 70
patria(2)(config-vlan)# vlan 80
patria(2)(config-vlan)# vlan 99
patria(3)(config)# vlan 10
patria(3)(config-vlan)# vlan 20
patria(3)(config-vlan)# vlan 30
patria(3)(config-vlan)# vlan 40
patria(3)(config-vlan)# vlan 50
patria(3)(config-vlan)# vlan 60
patria(3)(config-vlan)# vlan 70
patria(3)(config-vlan)# vlan 80
patria(3)(config-vlan)# vlan 99
Sesuaikan switchport VLAN yang sudah ditentukan diatas
patria(2)(config)# interface f0/6
patria(2)(config-if)# switchport access vlan 30
patria(2)(config-if)# interface f0/11
patria(2)(config-if)# switchport access vlan 10
patria(2)(config-if)# interface f0/18
patria(2)(config-if)# switchport access vlan 20
Isikan ip address pada VLAN 99
patria(1)(config)# interface vlan99
patria(1)(config-if)# ip address 172.17.99.11 255.255.255.0
patria(2)(config)# interface vlan99
patria(2)(config-if)# ip address 172.17.99.12 255.255.255.0
patria(3)(config)# interface vlan99
patria(3)(config-if)# ip address 172.17.99.13 255.255.255.0
Konfigurasi trunk native VLAN 99 pada masing-masing switch
patria(1)(config)# interface range f0/1-4
patria(1)(config-if-range)# switchport mode trunk
patria(1)(config-if-range)# switchport trunk native vlan 99
patria(2)(config)# interface range f0/1-4
patria(2)(config-if-range)# switchport mode trunk
patria(2)(config-if-range)# switchport trunk native vlan 99
patria(3)(config)# interface range f0/1-4
patria(3)(config-if-range)# switchport mode trunk
patria(3)(config-if-range)# switchport trunk native vlan 99
Konfigurasi STP dan rapid spanning-tree PVST+ pada masing-masing switch
patria(1)(config)# spanning-tree mode rapid-pvst
patria(1)(config)# spanning-tree vlan 1,10,30,50,70 root primary
patria(2)(config)# spanning-tree mode rapid-pvst
patria(2)(config)# spanning-tree vlan 1,10,20,30,40,50,60,70,80,99 root secondary
patria(3)(config)# spanning-tree mode rapid-pvst
patria(3)(config)# spanning-tree vlan 20,40,60,80,99 root primary
Konfigurasi portfast pada switch 2
patria(2)(config)# interface range f0/6 , f0/11 , f0/18
patria(2)(config-if-range)# spanning-tree portfast
Konfigurasi bpduguard pada switch 2
patria(2)(config)# interface range f0/6 , f0/11 , f0/18
patria(2)(config-if-range)# spanning-tree bpduguard enable
Dokumentasi :
Show run pada switch 1

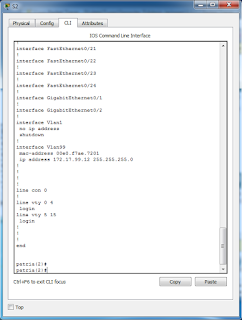

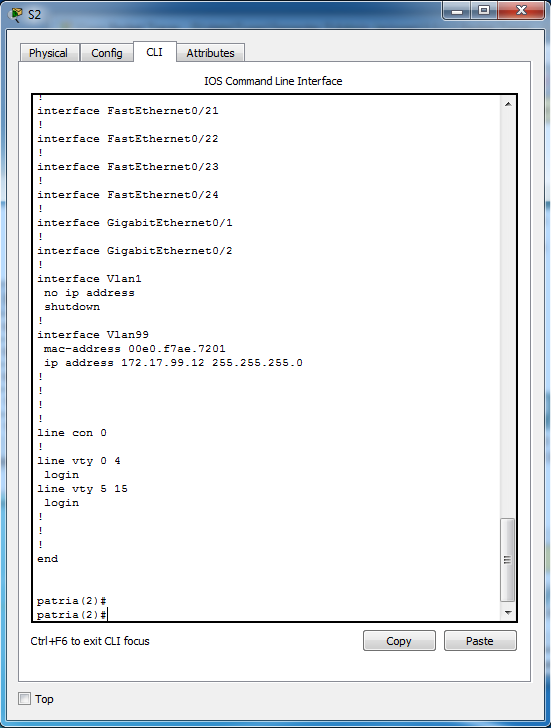

Show run pada switch 2
Show run pada switch 3
Topologi selesai
